LK-NYDMT UWB to'g'ridan-to'g'ri modulyatsiyalangan transmitter
- Yuqori tezlikda to'g'ridan-to'g'ri modulyatsiyalangan DFB lazer:
- Ultra keng polosali (18 gigagerts dan yaxshiroq)
- To'lqin uzunligi: DWDM (ITU)
- Zo'r yon rejimni bostirish nisbati
- Yuqori darajada integratsiyalashgan, modulli qadoqlash
- Yuqori dinamik diapazon
- Yuqori chiqish quvvati
- Ishlash korpusining harorati: (-40 ℃ ~ 70 ℃)
Mahsulot tavsifi
LK-NYDMT transmitter birinchi navbatda bir nechta asosiy komponentlardan iborat bo'lib, ular orasida yuqori tezlikda to'g'ridan-to'g'ri modulyatsiyalangan Taqsimlangan Teskari aloqa (DFB) lazeri, avtomatik optik quvvat nazorat qilish davri, avtomatik haroratni nazorat qilish davri, kuchlanishni barqarorlashtiruvchi konvertatsiya davri, monitoring va ko'rsatkich sxemasi mavjud. Ushbu uzatuvchi zich to'lqin uzunligi bo'linmasi multiplekslash (DWDM) ITU standartlariga muvofiq o'zgaruvchan to'lqin uzunligini ta'minlaydi.
U 18 gigagertsdan oshiq modulyatsiya o'tkazish qobiliyatini taklif qiladi va 10 mVt gacha chiqish quvvatiga erisha oladi. Yagona musbat quvvat manbai bilan ishlaydigan LK-NYDMT Transmitter +7V dan +36V gacha bo'lgan kuchlanish oralig'ida barqaror ishlashni ta'minlaydi. Transmitter shovqinning minimal nisbiy intensivligi, chiqish to'lqin uzunligining mukammal barqarorligi va chiqish quvvatining yuqori darajasi kabi bir nechta foydali xususiyatlarga ega.
Bundan tashqari, LK-NYDMT transmitter quvvat manbai va optik quvvat chiqishi holatini vizual ravishda tasdiqlovchi ilg'or ko'rsatkich funktsiyasi bilan jihozlangan, bu tizim optimal parametrlar doirasida ishlashini ta'minlaydi, bu xususiyat real vaqt rejimida tizim monitoringi va operatsion anomaliyalarni tezda aniqlash uchun.
texnik Ma'lumotlarni
Mutlaq maksimal reytinglar
| parametr | belgi | Min. | Yozing | Maks. | birlik |
| saqlash harorati | TSTG | -55 | + 25 | + 85 | ℃ |
| Operation harorati | TC | -40 | + 25 | + 70 | ℃ |
| RF kirish quvvati1 | Pin | - | + 10 | + 20 | dBm |
| Kuchlanish | Vin | +7 | + 12 | + 36 | V |
(1) Uzluksiz to'lqin (CW) ish rejimi.
Optik va elektr spetsifikatsiyasi (TC = 22±3℃)
| parametr | belgi | Ahvoli | Min. | Yozing | Maks. | birlik |
| To'lqin uzunligi | λ | - | DWDM (ITU) - |
nm | ||
| Chastota (3dB) | f3dB | X tasma | 0.1 | - | 12 | GHz |
| Ku guruhi | 1 | - | 18 | |||
| Yorug'lik chiqish quvvati | P | - | 5 | 10 | - | mW |
| Nisbiy intensivlik shovqin | reyn | - | - | - | -155 | dBc/Hz |
| Qaytish yo'qolishi (VSWR) | VSWR | X tasma | - | - | 2 | - |
| Ku guruhi | - | - | 2.2 | |||
| Kirish 1 dB Siqish | - | - | + 13 | + 15 | - | dBm |
Quvvat manbai (TC = 22±3℃)
| parametr | Min. | Yozing | Maks. | birlik |
| Kuchlanish | +7 | + 12 | + 36 | V |
| hozirgi(2) | 0.07 | 0.1 | 1 | A |
(2) Sinov holati: Vin = + 12V.
● Oddiy javob egri chizig'i
1-rasm LK-NYDMT-X transmitterining tipik javob egri chizig'i

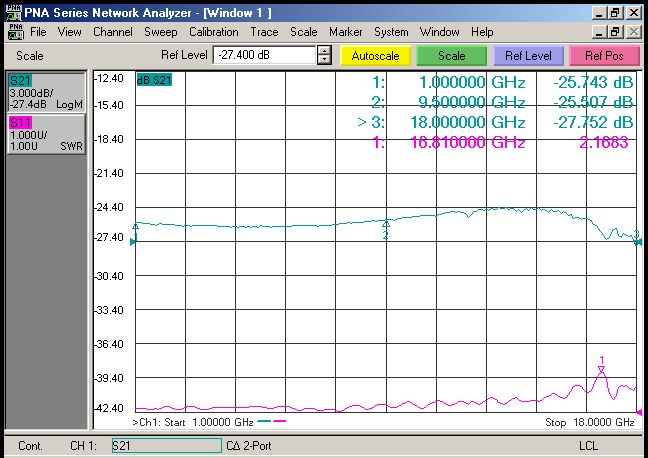

Shakl 2 LK-NYDMT-Ku Transmitterning tipik javob egri chizig'i
● Oddiy spektrogramma
3-rasm LK-NYDMT transmitterning tipik spektrogrammasi
● Oʻlcham birligi: mm[dyuym]
4-rasm LK-NYDMT Transmitterning o'lchami
RF ulagichi: SMA
Quvvat ulagichi: J30J-9-ZKP
● Quvvat manbai
| parametr | Tavsif | ||||||||
| PIN | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Kuchlanish | + 12V | NC | GND | NC | |||||
● Buyurtma ma'lumot
1-varaq:
| belgi | Tavsif |
| DM | DWDM (zich to'lqin uzunligi bo'linmasi multiplekslash) 7 PIN-kodli kapalak paketi |
2-varaq
| belgi | Tavsif |
| X | 0.1 ~ 12 gigagertsli |
| Ku | 1 ~ 18 gigagertsli |
3-varaq:
| kanal | Chastotasi (THz) | Markaziy to'lqin uzunligi (nm) | kanal | Chastotasi (THz) | Markaziy to'lqin uzunligi (nm) | |
| C01 | ALK-NY kerakli maxsus to'lqin uzunligi | C37 | 193.7 | 1547.72 | ||
| C02 | ITU bo'lmagan, 1547 nm - 1560 nm | C38 | 193.8 | 1546.92 | ||
| C03 | ITU bo'lmagan, 1557 nm - 1560 nm | C39 | 193.9 | 1546.12 | ||
| C04 | ITU bo'lmagan, 1530 nm - 1560 nm | C40 | 194 | 1545.32 | ||
| C15 | 191.5 | 1565.50 | C41 | 194.1 | 1544.53 | |
| C16 | 191.6 | 1564.68 | C42 | 194.2 | 1543.73 | |
| C17 | 191.7 | 1563.86 | C43 | 194.3 | 1542.94 | |
| C18 | 191.8 | 1563.05 | C44 | 194.4 | 1542.14 | |
| C19 | 191.9 | 1562.23 | C45 | 194.5 | 1541.35 | |
| C20 | 192 | 1561.41 | C46 | 194.6 | 1540.56 | |
| C21 | 192.1 | 1560.61 | C47 | 194.7 | 1539.77 | |
| C22 | 192.2 | 1559.79 | C48 | 194.8 | 1538.98 | |
| C23 | 192.3 | 1558.98 | C49 | 194.9 | 1538.19 | |
| C24 | 192.4 | 1558.17 | C50 | 195 | 1537.4 | |
| C25 | 192.5 | 1557.36 | C51 | 195.1 | 1536.61 | |
| C26 | 192.6 | 1556.55 | C52 | 195.2 | 1535.82 | |
| C27 | 192.7 | 1555.75 | C53 | 195.3 | 1535.04 | |
| C28 | 192.8 | 1554.94 | C54 | 195.4 | 1534.25 | |
| C29 | 192.9 | 1554.13 | C55 | 195.5 | 1533.47 | |
| C30 | 193 | 1553.33 | C56 | 195.6 | 1532.68 | |
| C31 | 193.1 | 1552.52 | C57 | 195.7 | 1531.9 | |
| C32 | 193.2 | 1551.72 | C58 | 195.8 | 1531.12 | |
| C33 | 193.3 | 1550.92 | C59 | 195.9 | 1530.33 | |
| C34 | 193.4 | 1550.12 | C60 | 196 | 1529.55 | |
| C35 | 193.5 | 1549.32 | C61 | 196.1 | 1528.77 | |
| C36 | 193.6 | 1548.51 | C62 | 196.2 | 1527.99 | |
4-varaq:
| belgi | ulagichi turi | Tavsif |
| N | tayyorlangan | tayyorlangan |
| A | FC / APC | Standart 9/125 mkm SM tolasi |
| P | FC / Kompyuter | Standart 9/125 mkm SM tolasi |
ilovalar
Antenna，Radar
Elektron qarshi choralar tizimi
Analog RF havolalarini uzatish
Keng polosali simsiz aloqa
Mobil aloqa tayanch stansiyasi
