LK-HHPD yuqori tezlikdagi InGaAs fotodetektori
- Keng tarmoqli kengligi ， Yuqori tezlik
- Yuqori javobgarlik
- Birlashtirilgan Bias-T
- Yuqori toʻyinganlik kiritish
- Germetik muhrlangan, SMA ulagichi
- Past qorong'u oqim, yuqori signal-shovqin nisbati.
- Kichik shakl faktor.
Mahsulot tavsifi
LK-HHPD raqamli va analog ilovalar uchun mos bo'lgan yuqori tezlikdagi detektor moduli bo'lib, 1250 dan 1650 nm gacha to'lqin uzunliklarini qamrab oladigan InGaAs PIN fotodiodiga ega. U 12 gigagertsli yoki 18 gigagertsli tarmoqli kengligi taklif qiladi va +5V quvvatda ishlaydi. Modul standart yagona rejimli 9/125 mkm tolaga mos keladi va 50 ohm impedans mos keladigan RF chiqishi uchun SMA ulagichiga ega.
LK-HHPD yuqori ma'lumotlar tezligi ilovalari uchun mos keladi, u ishonchlilik va uzoq umr ko'rishni ta'minlaydigan, atrof-muhit omillaridan himoya qilish uchun germetik muhrlangan. U engil dizaynga ega, massasi 23 grammdan kam bo'lib, portativ yoki bo'sh joy cheklangan ilovalar uchun foydalidir. Modul xavfli moddalarni cheklash (RoHS) 2.0 direktivasiga muvofiq sertifikatlangan bo'lib, atrof-muhit va xavfsizlik standartlariga muvofiqligini ko'rsatadi.
texnik Ma'lumotlarni
| Oddiy va mutlaq maksimal reyting | ||||
|---|---|---|---|---|
| parametr | Sim. | shrift | Reyting | birlik |
| Saqlash harorati oralig'i | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Ishlash korpusining harorat diapazoni | TC | 25 | -40 ～ +85 | ℃ |
| Chiqib ketish kuchlanishi | VR | 5 | +4.75 ～ +5.25 | V |
| Optik kirish quvvati | PIN | 0 | + 13 | dBm |
| Yonuvchan optik quvvat | PB | - | + 16 | dBm |
| Qo'rg'oshinni payvandlash harorati | Tp | 280（10s） | 330（10s） | ℃ |
| Elektr / optik xususiyatlar (TC = 22 ± 3℃) | ||||||
|---|---|---|---|---|---|---|
| parametr | Sim | Sinov holati | Parametr qiymatlari | birlik | ||
| To'lqin uzunligi oralig'i | λ | - | 1000 ~ 1650 | nm | ||
| Chastota diapazoni | - | - | X - tasma | Ku - guruh | - | |
| Kichik signal o'tkazuvchanligi | f-3dB | TC = 22 ± 3℃ | 0.3 ~ 12 | 0.8 ~ 18 | GHz | |
| Mas'uliyat | Re | VR =+5 V, Pin = 10 mVt | l = 1310 nm | ≥ 0.75 | ≥ 0.75 | A / V |
| l = 1550 nm | ≥ 0.7 | ≥ 0.7 | ||||
| VSWR chiqishi | VSWR | - | ≤ 2 | ≤ 2.2 | - | |
| Amplituda tekisligi | A | TC = -45～+85 ℃ | ≤ ±1.5 | dB | ||
| To'yinganlik optik quvvat | Ps | VR =+5 V, l = 1550 nm AC modulyatsiyalangan |
13 | dBm | ||
| Saturation RF chiqish quvvati | Ptashqarida | - | -10 | dBm | ||
| To'q oqim | Id | VR = 5 V | ≤ 10 | nA | ||
| Chiqish impedansiyasi | RL | - | 50 | Ω | ||
● Oddiy javobgarlik egri chiziqlari

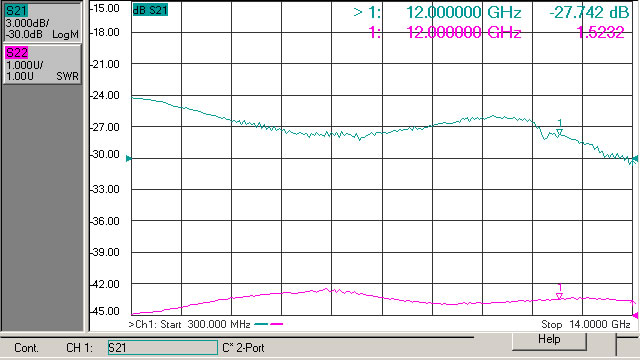

（1-rasm X - tarmoqli fotodetektor chastotasiga javob）

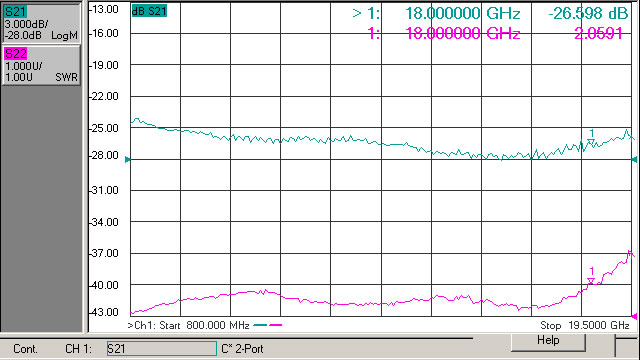

（2-rasm Ku - tarmoqli fotodetektor chastotasiga javob）

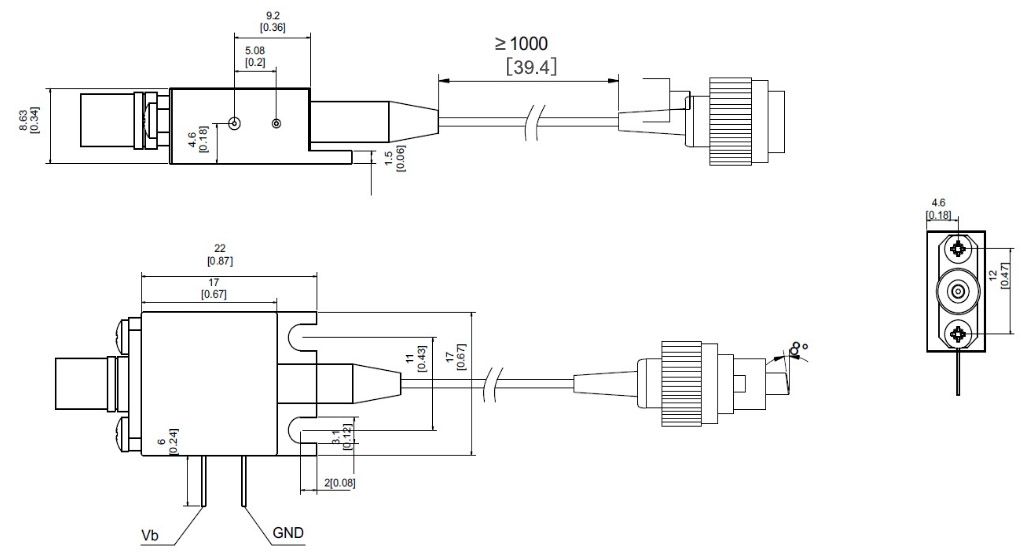

● O‘lcham va pinlar (birlik: dyuym)
RF ulagichi: SMA ulagichi
●ma'lumot buyurtma
1-varaq:
| Code | Analog tarmoqli kengligi |
| X | 0.3 ~ 12 GHz |
| Ku | 0.8 ~ 18 gigagertsli |
2-varaq:
| Code | ulagichi turi | fikr bildirmoq |
| N | Ulagich yo'q | Yagona rejimli 9/125 mkm tolali pigtail |
| A | FC / APC |
● Ehtiyot choralari
Tolaga zarar bermaslik uchun tolaning egilish radiusi 20 mm dan kam emas.
Optik sxemaga ulashdan oldin tolali birlashma tomoni toza ekanligiga ishonch hosil qiling.
Saqlash, tashish va foydalanishda tegishli ESD himoyasi talab qilinadi.
Bizning barcha standart fotodetektorlarimiz modullarga sozlanishi mumkin!
ilovalar
Optik tolali aloqa
Radar ma'lumotlarini qayta ishlash
Elektron urush
Yuqori tezlikdagi signal sinovi va o'lchovi
Xavfsizlik va kuzatuv
