LK-NYSD Mini UWB DML lazer moduli
- Miniatyura dizayni
- To'g'ridan-to'g'ri modulyatsiya
- Yuqori dinamik diapazon
- 18 gigagertsli tarmoqli kengligi
- Past chegara oqimi
- Yuqori chiqish quvvati
- SMA ulagichi bilan 7pinli kapalak paketi
- Ishlash qutisi harorati: -40 dan 70 ℃ gacha
- Kengaytirilgan ishonchlilik
- Kam RIN
Mahsulot tavsifi
LK-NYSD lazeri chiziqli optik tolali aloqa tizimlarida yuqori ishlash uchun mo'ljallangan ixcham, to'g'ridan-to'g'ri modulyatsiyalangan DFB lazeridir. U 1310nm, 1550nm va CWCM da toʻlqin uzunliklarini chiqarishga qodir. Ushbu lazerlar 12 gigagertsli yoki 18 gigagertsli chastotalarda signallarni uzatish uchun koaksial kabel tizimlarining o'rnini bosuvchi vosita bo'lib xizmat qiladi.
U uzatish paytida RF signalining yaxlitligini saqlab, mikroto'lqinli aloqa tarmoqlarining ishonchliligini oshiradi. Ushbu xususiyatlar tufayli ushbu lazer mahsulotlari antennani masofadan boshqarish, telemetriya, vaqt va mos yozuvlar signallarini taqsimlash, o'lchash va kechikish liniyalari kabi keng ko'lamli dasturlarda signal sifatini sezilarli darajada oshiradi.
LK-NYSD lazeri o'rnatilgan optik izolyator, termoelektrik sovutgich (TEC), termistor, lazer diyot chipi va monitor fotodiodiga ega, ularning barchasi germetik himoyani ta'minlash uchun 7 pinli kapalak paketiga muhrlangan.
texnik Ma'lumotlarni
Mutlaq maksimal reytinglar
| parametr | belgi | Min. | Maks. | birlik |
| Lazer diyotining to'g'ridan-to'g'ri oqimi | If | - | 120 | mA |
| Lazer diyotining teskari kuchlanishi | V | - | 1 | V |
| Old quvvat | Pf | - | 20 | dBm |
| PD teskari kuchlanish | V | - | 15 | V |
| Oldinga oqim (PD) | Im | - | 2 | mA |
| Operation harorati | To | -40 | + 70 | ° C |
| saqlash harorati | Ts | -55 | + 85 | ° C |
| Saqlashning nisbiy namligi | Sr | - | 85 | % |
Elektr / Optik xususiyatlar (TC = 22±3℃)
| parametr | belgi | Sinov holati | min | shrift | Max | birliklari | Eslatma |
| To'lqin uzunligi | λ | IF = Iop, T = Yuqori | 1310nm, 1550nm, CWDM - |
nm | tanlangan | ||
| Frequency | - | X bandi | 0.1 | - | 12 | GHz | - |
| Ku guruhi | 1 | - | 18 | ||||
| Optik chiqish kuchi | P | IF=Iop | - | 10 | - | mW | 1 |
| Tershold oqimi | Ith | - | - | - | 10 | mA | - |
| Ish oqimi | Iop | - | - | 55 | 100 | mA | - |
| Ishlash kuchlanishi | Vop | - | - | 1.5 | 2.5 | V | - |
| Nishab samaradorligi | SE | - | 0.2 | - | - | W/A | - |
| Yon rejimda bostirish nisbati | SMSR | IF=Iop | 30 | - | - | dB | - |
| Nisbiy intensivlik shovqin | RIN | - | - | -150 | -130 | dB / Hz | - |
| Tarmoqli kengligi (-3dB, I=60mA) | S21 | X bandi | - | 12 | - | GHz | - |
| Ku guruhi | - | 18 | - | ||||
| Qaytish yo'qolishi (VSWR) | VSWR | X bandi | - | - | 2 | dB | - |
| Ku guruhi | - | - | 2.2 | ||||
| Kirish 1 dB Siqish | - | - | 15 | - | - | dBm | - |
| Termistorga qarshilik | Rth | @ 25 ° S | - | 10 | - | Kohm | - |
| TEC oqimi | It | - | - | - | 1.2 | A | 2 |
| TEC kuchlanishi | Vt | - | - | - | 2.5 | V | 2 |
| Imkoniyatlar (PD) | Ct | - | - | - | 20 | pF | - |
| Monitoring oqimi | Im | - | 0.10 | - | 2.0 | mA | - |
| To'q oqim (PD) | Id | - | - | - | 50 | nA | - |
Eslatmalar:Barcha lazer chiplari kuyish uchun maqbul rentabellikka erishishi kerak bo'lgan ko'plab qurilmalar yordamida sertifikatlangan gofretlardan keladi.
1. Lazer harorati 25 ℃, oqim oqimi 55 mA da o'rnatiladi
2. Ishlash holati harorati -40 ~ 70 ℃
● Oddiy egri chiziq

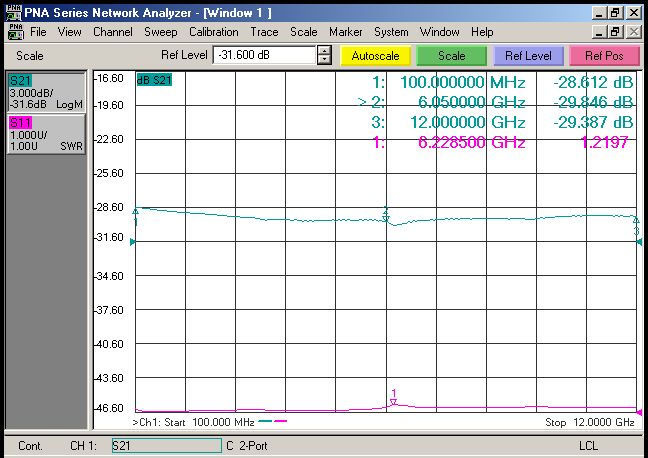

Shakl 1. LK-NYSD seriyali lazer X diapazoni S-egri

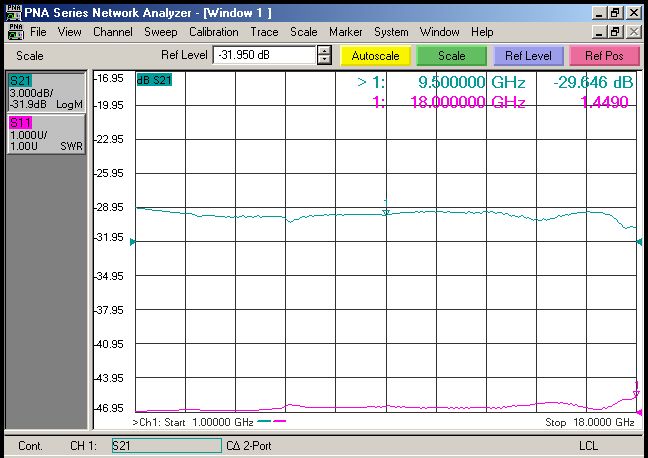

Shakl 2. LK-NYSD seriyali lazer Ku diapazoni S-egri
● Oddiy spektrogramma

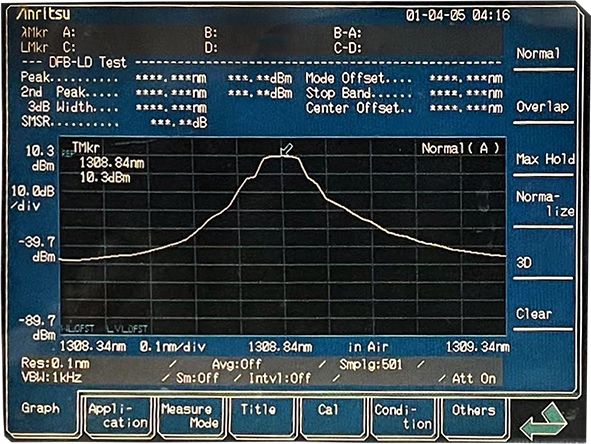

Shakl 3. LK-NYSD seriyali lazer spektrogrammasi - 1nm diapazoni

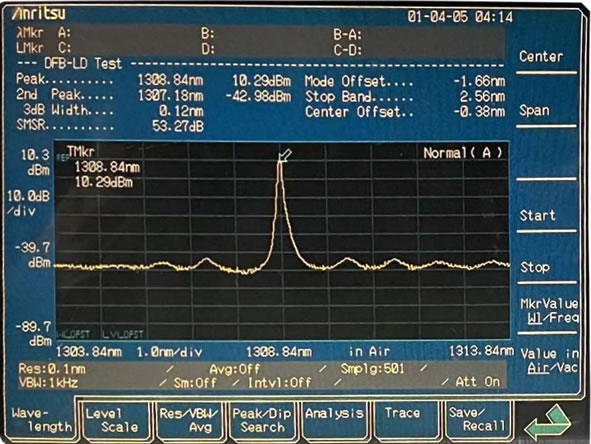

Shakl 4. LK-NYSD seriyali lazer spektrogrammasi - 10nm diapazoni
● Hajmi

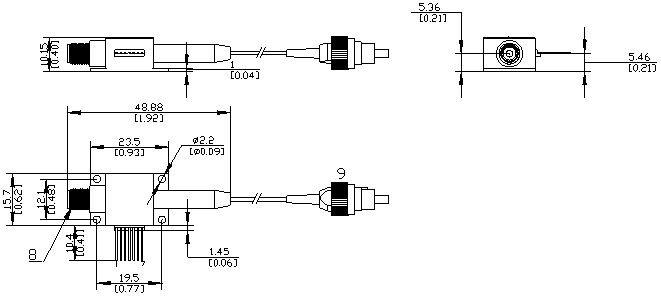

Shakl 5. LK-NYSD seriyasining o'lchami
● Pin ta'rifi
| buyum | aniqlash | ||||||||
| PIN | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Tavsif | PD- | PD+ | LD- | Termistor | Termistor | TEC- | TEC+ | RF chiqishi | Optik kirish |
| Shrift | -- | -- | -- | -- | -- | -- | -- | SMA-K | FC / APC |
● BUYURTMA HAQIDA MA'LUMOT
1-varaq:
| model | 13 | 15 | W1 | W2 | W3 | W4 | W5 | W6 | W7 |
| To'lqin uzunligi (nm) | 1310 | 1550 | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 |
| CWDM | |||||||||
2-varaq:
| model | Frequency |
| X | 0.1 ~ 12 gigagertsli |
| Ku | 1 ~ 18 gigagertsli |
3-varaq:
| model | Optik ulagichning turi | fikr bildirmoq |
| N | tayyorlangan | |
| A | FC / APC | Standart 9/125 mkm yagona rejimli tola |
| P | FC / Kompyuter | Standart 9/125 mkm yagona rejimli tola |
ilovalar
Yuqori tezlikdagi ma'lumotlar kommunikatsiyalari
Antennani masofadan boshqarish
Uyali va PCS tarmoqlari
Analog RF havolalarini uzatish
Harbiy aloqa
Kuzatuv, telemetriya va nazorat
Telemetriya tizimlari
Harbiy va mudofaa tizimlari
